水資源取水計量監管系統

發布時間：2022-03-22瀏覽次數：2881

取水計量監測水資源監控取水口在線監測灌區取水口監測非農取水計量

方案背景

根據《關于強化取水口取水監測計量的意見》、《十四五”節水型社會建設規劃》以及《2022年水資源管理工作要點》等政策要求，為強化水資源管理，做好水資源稅改革，構建節水型社會，要全面加強取水計量監測設施建設，推動工業、生活、服務業等規模以上用水計量監測全覆蓋，切實提高取水量計量率和在線計量率，完善取用水監測計量信息監管平臺，實現不同層級和部門信息共享。截止到2035年，基本建成較為系統、完整的取水監測計量體系。

解決方案

水資源取水計量監管系統主要針對取用地表水和地下水水源的“規模以上取水戶”而開展，覆蓋非農業取水口（工業、生活、服務）和規模以上大中型灌區渠首取水口。本系統對用水戶取水量進行在線監測，并將取水信息、用水戶信息按省級平臺要求的上報格式及頻率要求，及時、準確地上傳至省級水資源監管平臺，管理部門可實時掌握取水、用水動態，同時也為水資源稅征收提供了有力的數據支撐。


系統功能特點

取水口流量監測，實時掌握取水狀況，越限自動報警

· 分體式監測站：遙測終端機和計量設施（管段超聲波流量計/電磁流量計/插入式超聲波流量計）分開安裝。

適用場景：現場信號較弱或現場已有計量設施且耗電較大、或現場能夠提供市電或太陽能供電、安裝空間充足。

· 一體式監測站：直接安裝一體式遠傳流量計。

適用場景：新建站點、現場信號較好、現場無市電或太陽能供電條件。

· 取水量達到設定上限值時，監測終端自動發布報警信息至監控中心。

計量監測設施全部通過水利部規約檢測

遙測終端機和超聲波流量計全部符合國家標準水文、水資源協議。

·《水資源監測數據傳輸規約》SL/T 427-2021

·《水資源監測數據傳輸規約》（SZY206-2016）；

·《水文監測數據通訊規約》SL/651-2014；

·《水利監測數據傳輸規約》SL/T812.1-2021

· 特殊協議可定制

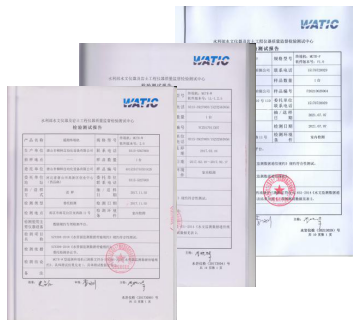

水利部權威檢測報告

支持一站多發，無縫對接省、市、縣平臺，實現不同層級和部門互聯互通。

多年來唐山柳林一直深耕于智慧水利行業，成功參與了國控水資源監控能力建設一期、二期項目，以及黑龍江、安徽、福建、湖南、湖北、甘肅、江西、天津、河北、吉林、四川、內蒙古、浙江、重慶、廣東、山西、山東、廣西、陜西、新疆、河南、云南等省級水資源監測計量項目，輕松對接各省、市、縣、平臺，經驗豐富。

測量精度高，符合水資源稅收精準計量的要求

多種供電方式可選，滿足多種現場環境需要

可選擇市電、市電/太陽能互補、太陽能供電和電池供電。

系統平臺

水資源取水計量監管平臺包含水資源監測一張圖、GIS地圖、實時數據顯示、歷史數據查詢、報表統計、報警數據、巡檢管理和日志查詢等功能板塊，并可根據客戶需求定制調度大屏及其他功能板塊開發。平臺具有跨地域、跨平臺、跨廠商綜合管理的特點，符合集中管理的需要。

水資源監控平臺界面

核心硬件

水資源一體化監測終端（MGTR-W型）

?4G全網通通訊；
?具備（4～20）mA或(0～5)V模擬量輸入接口；
?具備干接點開關量輸入接口；
?具備RS485通訊接口；
?支持市電/太陽能供電/電池供電多種方式可選；
?支持標準水文、水資源協議，特殊協議可定制
?支持各省市級平臺定制協議對接；
?對于有防水防塵要求的終端設備，符合GB/T4208-2017 IP68標準要求，并具備檢測報告；
